Valve bloklarının dizayn prinsipləri hansılardır?

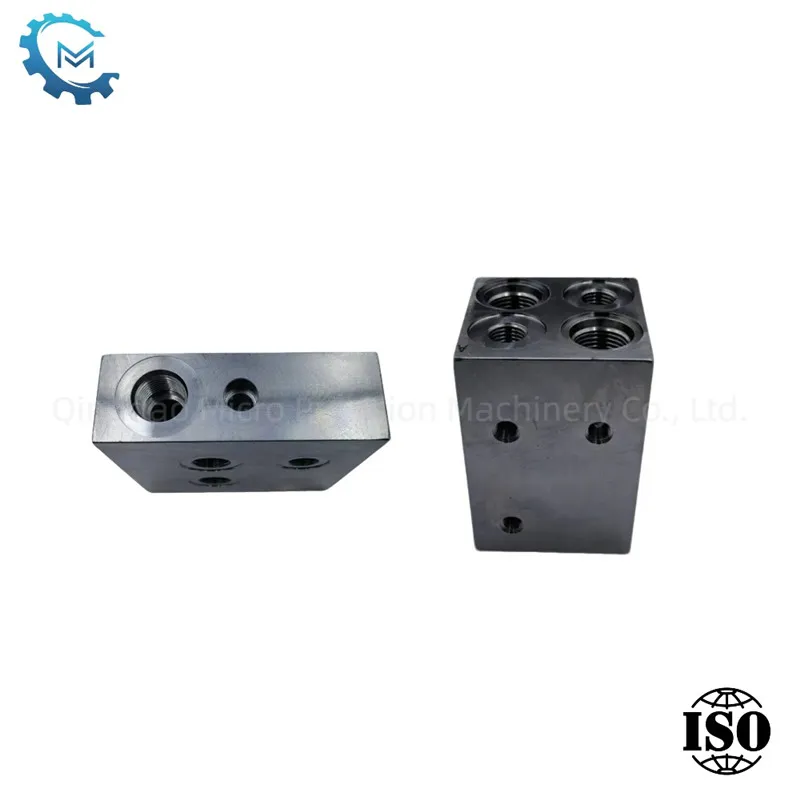

DizaynHidravlik klapan bloklarıSistemin funksional tələblərinə, struktur tərtibatı, emal texnologiyasına və digər aspektlərin hərtərəfli baxılmasını tələb edən mürəkkəb və incə bir işdir. Aşağıdakılar tərəfindən ümumiləşdirilmiş hidravlik klapan bloklarının dizaynında izlənilməli olan əsas prinsiplərdirQingdao Micro Precision Machinery Co., Ltd.uzun illər təcrübəyə əsaslanaraq.

1. Sistem inteqrasiyası və funksiyası uyğunluğu

Valve blok dizaynının ilk prinsipi, onun yağ dövrə hidravlik sistem sxematik diaqramının tələblərinə ciddi şəkildə uyğun olmalıdır. Dizayndan əvvəl, sistemin sadələşdirilməsi və yığcamlığına nail olmaq üçün hansı neft sxemlərinin birləşdirilə biləcəyini aydınlaşdıracağıq. Eyni zamanda, valve blokunda olan komponentlərin sayı çox sayda komponent səbəbindən valve blokunun həddindən artıq həcminin qarşısını almaq üçün orta olmalıdır.

2. Komponent layout və quraşdırma

Hidravlik komponentlərin nizam və quraşdırma təfərrüatlarına diqqət yetiririk. Qarşılıqlı müdaxilənin qarşısını almaq üçün komponentlər arasındakı minimum boşluq 5 mm-dən çox olmalıdır. Eyni zamanda, tərs valfın pilot klapanı, təzyiq klapanı və təzyiq cihazı kimi komponentlər ümumi həcmini azaltmaq üçün klapan blokunun quraşdırılması təyyarəsindən kənarda müvafiq şəkildə uzadıla bilər. Bundan əlavə, valve nüvəsi, öz ağırlığına görə həssaslığına və işləməsinə təsir etməməsi üçün hər zaman bir üfüqi istiqamətdə quraşdırılmalıdır.

3. Kanal dizaynı və maye optimallaşdırılması

Kanal dizaynıvana blokuvacibdir. Kanal dizaynı, işləmə çətinliyini və axın müqavimətini azaltmaq üçün dərin dəliklərdən və meylli dəliklərdən qaçınmaq, mümkün qədər sadə olmalıdır. 8M / S-nin işləyən boru kəmərinin axını sürətini və 4m / s-in geri qaytarılması üçün bir boru kəməri axını tövsiyə edirik. Bundan əlavə, kəsişən çuxurların quruluşu T-formalı bir quruluş qəbul etməlidir və kəsilməni asanlaşdırmaq və çirkləndirici çöküntülərin qarşısını almaq üçün çarpaz formalı bir quruluşdan çəkininməlidir.

4. Güc və etibarlılıq

Valve blokunun gücü və etibarlılığı dizaynın əsasıdır. Kor dəliklər arasındakı minimum divar qalınlığı, yüksək təzyiq altında stress konsentrasiyası səbəbindən pozulmayacağını təmin etmək üçün ciddi şəkildə yoxlanılmalıdır. Çuqun klapan blokları üçün iki qonşu çuxurun divarları arasındakı məsafə 5 mm-dən az olmamalıdır; Disted polad klapan blokları üçün çuxur boşluğu 3mm-dən az olmamalıdır. Bundan əlavə, sızma və ya klapan blokunun qarşısını almaq üçün neft kanalı ilə toqquşmaması üçün xüsusi diqqət yetirilməsinə xüsusi diqqət yetirilməlidir.

Rəy

AtQingdao Micro Precision Machinery Co., Ltd., Həmişə müştərilərə elmi dizayn prinsipləri və ciddi keyfiyyətə nəzarət yolu ilə yüksək performanslı və yüksək etibarlılıq Hidravlik klapan bloku məhsulları ilə təmin etmək qərarlıyıq. İnanırıq ki, yalnız dizayn mərhələsində hər detalı tam nəzərə alaraq, praktik tətbiqlərdə sistemin səmərəli işləməsi və uzunmüddətli sabitliyinə nail ola bilərik.
