CNC Machine Tool sahiblərinin növləri və xüsusiyyətləri?

Giriş

Dəqiq bir emal sahəsindəCNC dəzgahları, alət sahibləri alətlər və dəzgahları birləşdirən əsas komponentlərdir. CNC emalında ixtisaslaşmış bir şirkət olaraq, müxtəlif növ alət sahiblərinin emal səmərəliliyinə, dəqiqliyinə və keyfiyyətə dərin təsir etdiyini yaxşı bilirik. İcazə verin sizi ümumi növləri ilə tanış edimCNC Maşın Tool sahiblərivə onların unikal xüsusiyyətləri ətraflı.

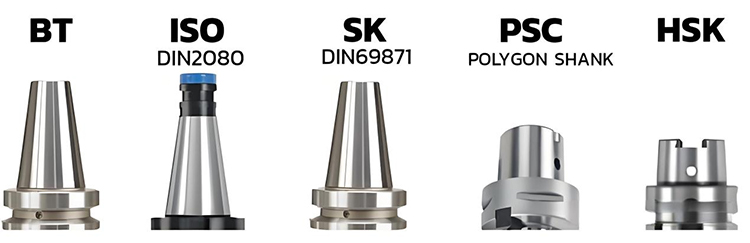

Alət sahibləri, ümumiyyətlə, emal mərkəzinin alət çuxurunun taperinə görə iki kateqoriyaya bölünür:

1. Mili taper 7:24 ilə universal alət sahibi

7:24 taper alət sahibi yerləşdirmək üçün ayrı bir taper səthindən istifadə edir və taper sapı daha uzun olur. Taper səthi eyni vaxtda iki funksiyanı yerinə yetirir: alət sahibinin mili mərkəzinə nisbətən yerləşdirilməsi və gücləndirmə gücü ilə fırlanma anı ötürür.

7: 24-cü bir taper ilə universal alət sahibi .Bu ümumiyyətlə beş standart və spesifikasiyalardır:

(1) Beynəlxalq standart standart IS0 7388-1 (IV və ya İT kimi qısaldılmış)

Xüsusiyyətlər:

Yüksək çox yönlü, DIN 69871 və ANSI / ASME mili kaset maşın alətlərində quraşdırıla bilər.

(2) Alman Standard DIN 69871, Çin Standard GB10944

(jt, sk, din, dat və ya dv kimi qısaldılmış)

Xüsusiyyətlər:

Quraşdırma ölçüləri ISO 7388-1 alət sahibləri ilə eynidir, lakin D4 dəyəri daha böyükdür, bu da quraşdırma müdaxiləsinə səbəb ola bilər.

(3) Amerika Standard ANSI B5.50

Xüsusiyyətlər:

Din 69871 və ISO 7388-1 dəzgahlarında bir paz çubuğu yoxdur və quraşdırıla bilməz, lakin bu, ikincisi üzərində ikisi quraşdırıla bilər.

(4) Yapon standartı JIS B6339, (MAS BT, BT kimi deyilir)

Xüsusiyyətlər:

BT Toolfolder taper əvvəlki üç alət sahibindən daha qısadır və quraşdırma ölçüləri fərqlidir, buna görə əvəz edilə bilməz. Simmetrik quruluş digər üç alət sahibindən daha yüksək sürətlə daha sabit hala gətirir.

(5) Alman Standard DIN 2080 (NT və ya ST kimi qısaldılmış)

Gərginlik metodu: NT tipli alət sahibi, Çində st olaraq da tanınan ənənəvi bir dəzgahdakı bir çubuqla bərkidilir

2. mili taper 1:10 alət sahibi

(1) HSK alət sahibi

HSK vakuum alətləri sahibləri sistemin sərtliyini və sabitliyini və yüksək sürətli emal zamanı məhsulun dəqiqliyini yaxşılaşdıra bilər və yüksək sürətli emal zamanı mühüm rol oynayan vasitələrin dəyişmə müddətini qısaldır.

HSK alət sahibləri, A, B, C, D, E və F. kimi müxtəlif spesifikasiyalarda mövcuddur ki, bunlar arasında A, E və F, A, E və F-də emal mərkəzlərində (avtomatik alət dəyişikliyi) istifadə olunur.

XÜSUSİYYƏTLƏRİ: 1: 10-un bir tapeli var və ikitərəfli əlaqə dizaynı (yəni taper və son üzün eyni zamanda təmasda olduqda), yüksək sürətli kəsmə mühitləri üçün uyğundur.

(2) psc taper şank (ISO26623)

Qısa bir taper dizaynından istifadə edir (adətən 1:10 taper), ancaq kasek səthi kontaktı vasitəsilə mili bağlayır. Bəzi modellər sərtliyi yaxşılaşdırmaq üçün son üz əlaqəsini birləşdirə bilər.

Dizayn məqsədi yüksək sürətli fırlanma zamanı mərkəzdənqaçma qüvvəsi tərəfindən yaranan parlaq səth rəsmisinin dəyişməsini azaltmaqdır, lakin onun yerləşməsi metodu HSK-dan daha sadədir və əsasən taper səthinin sürtünmə qüvvəsinə güvənir.

Rəy

İstehsalçı kimiCNC Maşın Tool sahibləri, Həmişə istifadəçiləri yüksək keyfiyyətli, yüksək performanslı alət sapı məhsulları ilə təmin etməkdə qərarlıyıq. Buna görə, hər bir alət sapının ən yaxşı şəkildə CNC emalında ən yaxşı şəkildə yerinə yetirilməsini təmin etmək üçün məhsul dizaynını optimallaşdırmağa və məhsul kateqoriyalarını optimallaşdırmağa davam edirik.
