Hidravlik Silindrin özünü enişi üçün səbəb və həllərin həlli hidravlik sistemdə təhlili?

Tanıtmaq

Hidravlik silindrlərtez-tez istifadə olunan aktuatorlar hidravlik sistemlərindədir. Onların əməliyyat sabitliyi birbaşa bütün sistemin performansına təsir göstərir. Bu gün, gizli problemlərin ümumi problemlərini müzakirə edək. Niyə kilidləndikdə tez-tez öz-özünə aşağı düşürlər? Əvvəlcə hidravlik silindrlərin quruluşunu və iş prinsipini müzakirə edək.

1. Hidravlik silindrli quruluşu və iş prinsipi

A hidravlik silindrAdətən arxa uclu qapaqdan, silindrli barel, piston çubuğundan, piston montajı və ön son qapağından ibarətdir. Silindrdən və ya yüksək təzyiqli palatadan aşağı təzyiqli kameraya qədər yağ sızmasının qarşısını almaq üçün silindrli barel, piston və piston çubuğu, piston və silindrli barel, piston çubuğu və ön papaq arasında möhürlər quraşdırılmışdır. Ön ucun qapağının kənarında toz mühafizəçisi də quraşdırılmışdır. Pistonun vuruşunun sonuna sürətlə geri çəkildikdə silindr başını vurmasının qarşısını almaq üçün hidravlik silindrin sonunda bir tampon cihazı quraşdırılır. Egzoz cihazı da tələb oluna bilər.

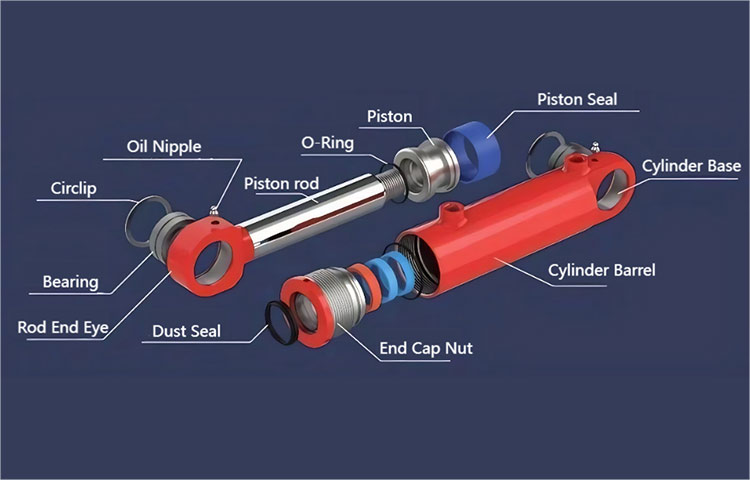

ALT. Hidravlik silindrli quruluşu

2. Ümumi hidravlik silindrli dövrə

Bir hidravlik sistemdə, bir hidravlik silindr müəyyən bir uzunluğa qədər uzananda, artıq hərəkət etmək lazım deyil və yalnız müəyyən bir müddət ərzində müəyyən bir vəziyyətdə keçirilməlidir. Bu nöqtədə, silindrini yerində tutmaq üçün bir istiqamətə nəzarət klapan və ya hidravlik kilidi istifadə edilə bilər. Ümumi hidravlik dövrəsi aşağıdakı kimidir:

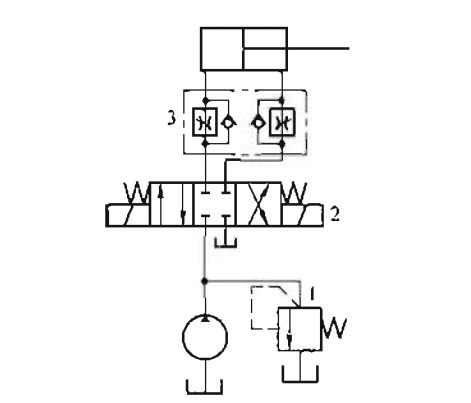

Alt.hydraulic silindrli dövrə

3. Hidravlik silindrin avtomatik enməsi səbəblərinin təhlili

Piston çubuğuhidravlik silindrxarici qüvvənin hərəkəti altında geri çəkilir. Hidravlik silindrin quruluşuna və iş prinsipinə görə, hidreyli silindrin geri çəkilməsinin əsas səbəbinin, dəmirsiz otağındakı hidravlik yağının həcminin azalmasıdır. Dəmirsiz otaqdakı hidravlik yağın həcminin həcmində azalma səbəbi hidravlik silindrin avtomatik enməsinin səbəbləridir:

(1) hidravlik silindrin daxili sızması. Hidravlik silindrin çubuqsuz otağında yağ piston möhürü vasitəsilə çubuq kamerasına axır.

(2) Hidravlik silindrin arxa ucunda sızma. Dəmirsiz kameradakı hidravlik yağ arxa ucu örtüyündən kənarda sızır. Bu xarici bir sızma və yoxlamaq asandır.

(3) Yamətsiz kameradakı hidravlik yağ neft limanı vasitəsilə axır. Bu bir neçə vəziyyətə bölünə bilər:

a) neft limanından birləşməsindən və ya hidravlik neft borusundan yağ sızması. Bu həm də xarici bir sızma və yoxlamaq asandır.

b) Dövrdə çevirən klapan neytral kilidini istifadə edərək, tərs valve neytral mövqeyə tam qaytarılmır və ya neytral möhür zəif ola bilər.

c) Hidravlik kilidikindən istifadə edərək dövrədə hidravlik kilidləmə üzüyü zədələnə bilər və ya geri çevrilən valf neytral mövqeyi düzgün seçilə bilər. (4) Hidravlik silindrli bareldən yağ sızması da xarici sızma kimi qəbul edilir, bu da müşahidə etmək asandır və ehtimalı ümumiyyətlə çox kiçikdir.

4. Həll

(1) Hidravlik silindrin daxili sızması möhür halqasının qocalması səbəb ola bilər. Möhür ring dəyişdirilməlidir və ya daha ağlabatan bir möhürləmə quruluşu yenidən dizayn edilməlidir.

(2) Hidravlik silindrin arxa ucu örtüyünün sızması üçün eynidir. Möhürü dəyişdirilməlidir və ya daha ağlabatan bir möhürləmə quruluşu yenidən dizayn edilməlidir.

(3) Neft borusu birgə yağ sızdıqda, birgə möhür üzüyünün zədələnib olub olmadığını yoxlayın. Möhürü dəyişdirin və ya oynağı dəyişdirin.

(4) Dövrdə çevirən Valve Center kilidindən istifadə edərək mərkəz möhürü yaxşı deyil. Ümumiyyətlə, bu, klapanın nəslinin yerə keçməməsinə səbəb olan və ya baharın və ya qırılmış və ya qırılan digər çirklərdən qaynaqlanır və ya onun mərkəz mövqeyinə qayıda bilməməsinə səbəb olur. Professional personal tərs bir klapanı təmir etmək və ya dəyişdirmək lazımdır. Təzyiq baxım tələbi nisbətən yüksəkdirsə, hidravlik kilidi dəyişdirməyi düşünə bilərsiniz.

(5) Hidravlik kilidi ilə bağlanmış dövrə, A və B limanlarının bağlanması, həmin istiqamətdə bir yolun bağlanmasına səbəb ola bilər, həm də kilidləmə rolunu oynamağa səbəb ola bilər. Bundan əlavə, hidravlik kilidi bulaq qırılması və ya çirkləri də hidravlik kilidin tamamilə bağlana bilməməsinə səbəb ola bilər, nəticədə sızma.

Xülasə

Hidravlik silindrlərhidravlik sistemlərdə kritik aktuatorlardır və onların sabitliyi sistem performansı üçün vacibdir. Ortaq bir məsələ, mövqedə kilidləndikdə hidravlik silindrlərin arzuolunmaz özünü enişdir. Bu problem, silindrdə möhür çatışmazlığı, son örtüklərdə və ya neft limanından qaçan hidravlik yağ kimi möhür çatışmazlığı, məsələn, daxili və ya xarici sızma səbəbindən yaranır. Bundan əlavə, istiqamətləndirmə nəzarəti klapanlarının və ya natamam neytral yerləşdirmə, möhür geyimi və ya yanlış klapan seçimi kimi hidravlik kilidlərinin düzgün işləməsi - məsələnə töhfə verə bilər. Solutions, zədələnmiş möhürlərin dəyişdirilməsi, təmir və ya səhv olan klapanları dəyişdirərək, düzgün hidravlik kilid seçiminin təmin edilməsi və çirklənmənin qarşısını almaq üçün sistem təmizliyini təmin etmək. Bu amillərə müraciət etmək etibarlı hidravlik silindrli əməliyyat təmin edir və gözlənilməz hərəkətin qarşısını alır.
